진동 모니터링 시스템

홈 > 제품소개 > 진동 모니터링 시스템

KTINC의 진동 측정 및 분석 시스템은 온라인 CMS(Condition Monitoring System) 제품과 무선(Wireless)진동 System을 이용하여 설비 상태감시와 보호 분야에서 수많은 사례를 통해 공장 주요설비의 정확한 문제 파악과 해결방법 제시합니다.

제품문의 바로가기

* 자세한 내용은 KTINC로 문의 바랍니다.

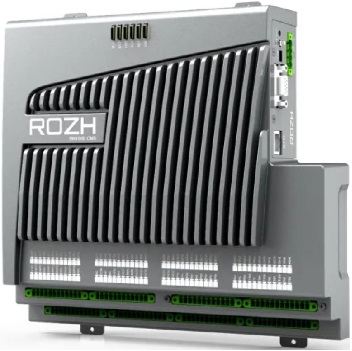

DAQ MODEL : CMS-RH2000

제품자료, 메뉴얼 다운로드

DAQ MODEL : CMS-RH2000

-16채널 AC/DC Input, 24채널 (optinal)

-가속도센서, 속도센서, 온도센서

-전원 : 24VDC

-사이즈 : 265x248x63mm

-무게 : 2kg

-통신 : Ethernet

-A/D Conversion : 24bit Delta-sigma ADC

-Frequency Range : 20kHz

-Storage : EMMC:8GB  / Memory:512MB

-GL, CE Certification

-Lightning Protection : 20KA

-소프트웨어 : MOS3000 On Line Software

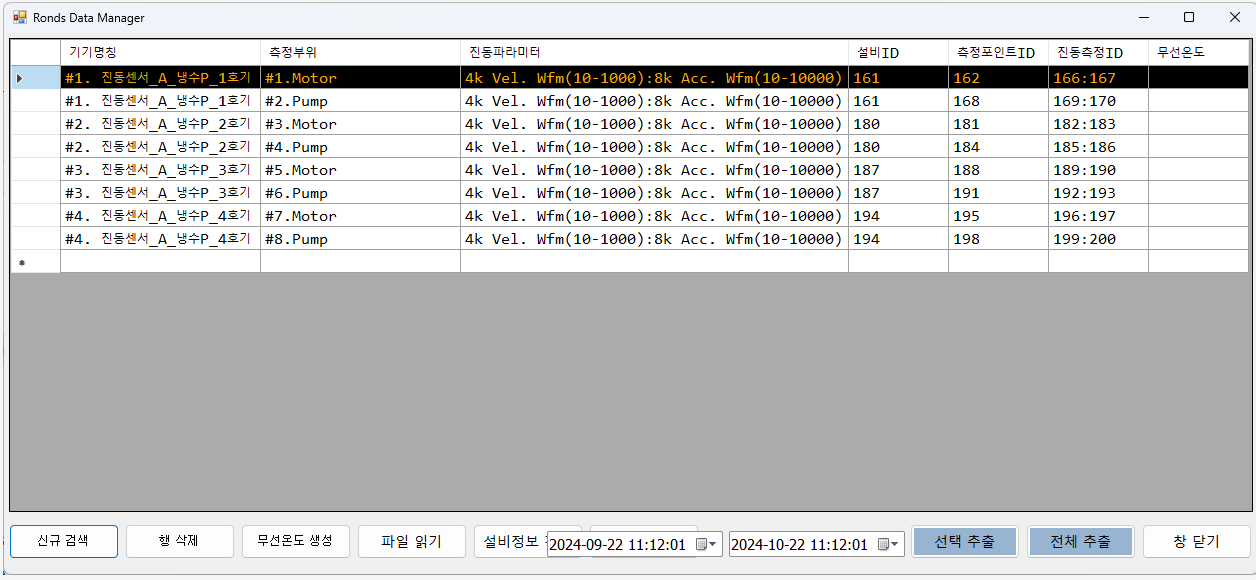

CMS 데이터베이스 전송 프로그램

제품자료, 메뉴얼 다운로드

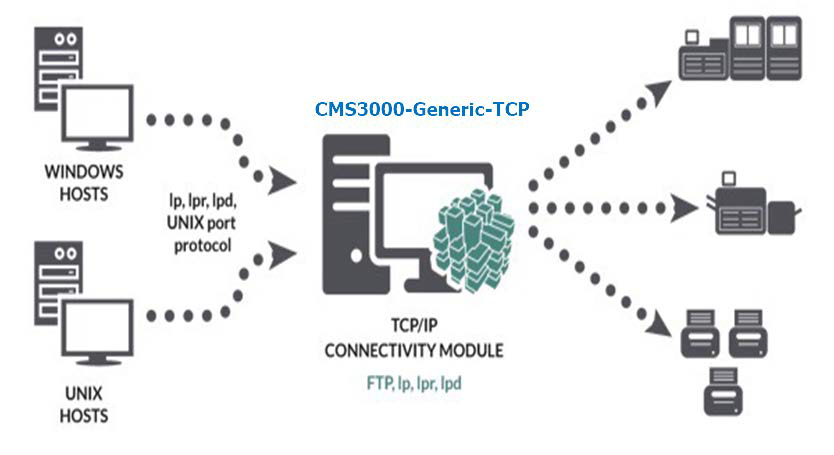

CMS Data Interface License



     MODEL : CMS3000-Generic-TCP

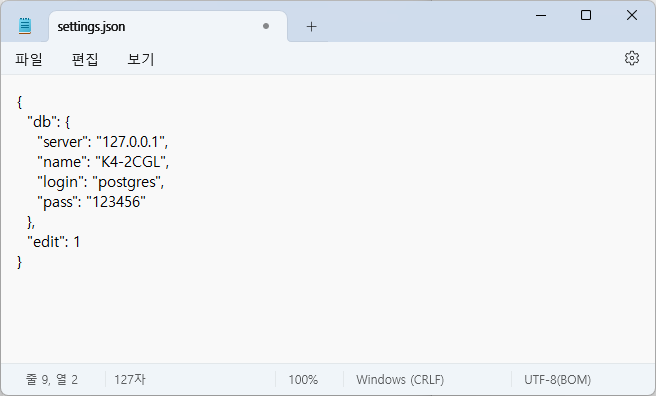

CMS Database PostgreSql Connection Send an alarm SMS



진동센서(온도센서내장) MODEL : RH103T

-Sensitivity : 100mV/g

-Max 측정 Range : 80g peak

-측정 주파수 Range(10%) : 0.7 ~ 10,000Hz

-측정 주파수 Range(3dB) : 0.4 ~ 15,000Hz

-Resonance Frequency : About 30kHz

-Bias Voltage : 10.5 ~ 13.5V typical 12VDC

-Constant Current : 4mA

-Maximal Shock Level : 500g

-Mounting Thread : M6

-Weight : 86g

-Protection Grade : IP68

-Casing Material : 316 Stainless Steel

-Working Temperature : -40 ~ 120

-온도측정 Range: -40~125℃

-3Pin Mil Connector & Cable 5m 포함

방폭 : Ex ia IIC T4 Gz

DAQ MODEL : CMS-RHK1000C

-16채널 AC/DC Input + 7채널 DC

-가속도센서, 속도센서, 온도센서

-전원 : 24VDC

-사이즈 : 300mm x 400mm x 160mm

-무게 : 9.8kg

-사용온도 : -40 ~ 70°C

-IP 등급 : IP65

-통신 : Ethernet

-A/D Conversion : 24bit Delta-sigma ADC

-Frequency Range : 20kHz

-Storage 1GB

-GL, CE Certification

-Lightning Protection : 20KA

-소프트웨어 : MOS3000 On Line Software

RAMWAY, ER26500 3.6V Lithium Thionyl Chloride (Li/SOCl2) Battery (C Size)

제품자료, 메뉴얼 다운로드

RAMWAY Li / SOCl2 배터리는 AMR 유틸리티 계량기 (전기 계량기, 가스 계량기, 수도 계량기 및 열 계량기), 무선 경보 센서, 원격 모 니터 시스템과 같이 매우 까다로운 온도 프로필과 함께 자율 펄스 작동 전원 공급 장치로 널리 사용됩니다. , 메모리 백업, 군용 무선 통신, 야간 투시 장치, 추적 및 위치 확인 시스템, TPMS, 통신, 지능형 제어 IC 등


Specifications:
- Nominal Voltage: 3.6V
- Nominal Capacity: 9000mAh
- Standard Discharge Current: 4mA
- Operating Temperature (℃): -60℃ to +85℃
- Dimensions: 26.2mm
- Height: 50.0mm
- Weight: 55g
- 2Pin Connector

EVE, ER26500(C) 3.6V Lithium Thionyl Chloride (Li/SOCl2) Battery (C Type)

제품자료, 메뉴얼 다운로드

EVE Li / SOCl2 배터리는 AMR 유틸리티 계량기 (전기 계량기, 가스 계량기, 수도 계량기 및 열 계량기), 무선 경보 센서, 원격 모니터 시스템과 같이 매우 까다로운 온도 프로필과 함께 자율 펄스 작동 전원 공급 장치로 널리 사용됩니다. , 메모리 백업, 군용 무선 통신, 야간 투시 장치, 추적 및 위치 확인 시스템, TPMS, 통신, 지능형 제어 IC 등


※ Specifications:


- Nominal Voltage: 3.6V

- Nominal Capacity: 8500mAh

- Standard Discharge Current: 4mA

- Operating Temperature (℃): -60℃ to +85℃

- Dimensions: 26.2mm

- Height: 50.0mm

- Weight: 52g

- 2 Pin Connector


Dual Channel Wireless Monitor RH625

제품자료, 메뉴얼 다운로드

유선 ICP 가속도 센서를 무선 게이트웨이(RH560/RHK560)와 무선 시스템으로 변환, 사용하는 장치


- Vibration Range : ±50 g(Peak)

- FrequencyResponse : 2 ~ 20 000 Hz(±3dB)

- Maximum Analysis Frequency: 500 ~ 20 000 Hz

- DAQ Sampling Length: 1k, 2k, 4k, 8k, 32k, 64k, 128k

- Process Collection: 지원

- IEPE Collection: 지원

- Alarm : 지원

- 사용온도 : - 40 ~ 125 °C

- IP 등급 : IP 67

- 통신 : Zigbee 2.4 GHz IEEE 802.15.4

- Maximum Transmission Distance: 500 m (Under ideal condition)

- Battery Power : Lithium - thionyl chloride battery, 3.6 V, 19 Ah x 2)

- 방폭 : EXibIICT4

무선 진동측정기 Model : RH560

제품자료, 메뉴얼 다운로드

- 센서와 통신 : 2.4 GHz IEEE 802.15.4

- 적정 접속 센서 수량  : 50 EA

- 전원 : 220 VAC

- 사이즈 : 203 x 82 x 260 mm

- 무게 : 3 kg

- 사용온도 : -40 ~ 70 °C

- IP 등급 : IP 66

- 서버와 통신 : Ethernet, WiFi, LTE/4g

- Antenna

3축 무선 진동센서 Model : RH605

제품자료, 메뉴얼 다운로드

- 사이즈 : 46 x 94 mm

- 무게 : 210 g

- Vibration Range

  Piezoelectric : ±50 g (Peak Value)

  MEMS : ±16 g (Peak Value)

- Frequency Response

  Piezoelectric : 2 ~ 20 000 Hz

  MEMS : 2 ~ 1 000 Hz

- 사용온도 : -40 ~ 125 °C

- 온도측정 범위 : -40 ~ 125 °C

- IP 등급 : IP 67

- Vibration Range : ±50 g

- 통신 : 2.4 GHz, IEEE 802.15.4

- Battery Power : Lithium - thionyl chloride battery, 3.6 V, 3.3 Ah

- 온도센서 내장

- 방폭 : EXiaIICT4

무선 진동센서 Model : RH505

제품자료, 메뉴얼 다운로드

- 사이즈 : 46 x 94 mm

- 무게 : 188 g

- Sensitivity : 100 mV/g

- 측정 주파수 Range : 2 ~ 20 000 Hz

- 사용온도 : -40 ~ 125 °C

- IP 등급 : IP 67

- Vibration Range : ±50 g

- 통신 : 2.4 GHz, IEEE 802.15.4

- Battery Power : Lithium - thionyl chloride battery, 3.6 V, 3.3 Ah

- 온도센서 내장
